产品说明:

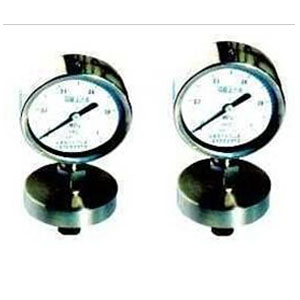

概述    YP系列膜片式压力表用于测量对钢及铜等金属不起腐蚀作用的液体，气体等各种介质的压力和负压；VPF系列防腐膜片式压力表可用于测量具有腐蚀性液体，气体等各种介质的压力和负压。 2、结构原理    结构：膜片式压力表由膜片部件，机芯部件，指针部件及外壳连接部件四大部分组成。    原理：膜片式压力表是膜片作为仪表的强性元件，当被测介质的压力作用到膜片上，膜片产生一个位移，再经过机芯部件，指针部件的工作，使要测的  压力清楚地在刻度盘上指示出来。 3、技术参数 型    号 测量范围（MPa） 精确度等级 备  注 YP-100 0-0. 1；0-0.16;0-0.25; 0-0. 4;0-0.6;0-1;0-1.6; 0-2.5;-0.1—0； -0.1—0.06 2．5 一般 YPF-100 防腐 YP-150 一般 YPF-150 防腐 4、外形尺寸   型    号 D H h YP-100   YPF-100 Ф100 61 69 YP-150   YPF-150 Ф150 88 75
