产品说明:

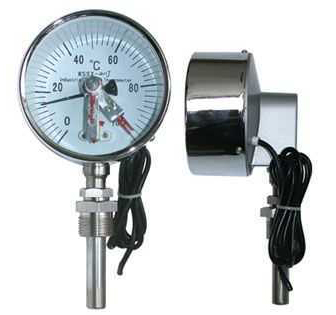

应用 电接点双金属温度计应用于生产现场对温度需自动控制和报警。可以直接测量各种生产过程中的-80℃-+500℃范围内液体、蒸汽和气体介质温度。 主要特点 现场显示温度，直观方便；具有自动切断电源和报警功能；安全可靠，使用寿命长；多种结构形式，如“上下限”、“双上限”、 “双下限”，可满足不同客户要求 。

工作原理

电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器动作，从而自动控制和报警。

主要技术参数

产品执行标准：
JB/T8803-1998
GB3836-83
标度盘公称直径： 100
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
正常工作大气条件：温度-25-+55℃相对湿度≤85﹪。
设定点误差：设定点误差应不超过基本误差限的1．5倍。
切换差：切换差误差应不超过基本误差限的1．5倍。

型号及规格

型  号	测温范围℃	精度等级	保护管材料	规 格  L(mm)	安装固定装置
WSSX-400	-40-+80   0-+50   0-+100   0-+150   0-+200   0-+300   0-+400   0-+500	1.5	1Cr18Ni9Ti      304      316       316L   哈氏C-276	75 100 150 200 300 400 500 750 1000	无固定装置
WSSX-410
WSSX-480
WSSX-401					可动外螺纹
WSSX-411
WSSX-481
WSSX-402					可动内螺纹
WSSX-412
WSSX-482
WSSX-403					固定螺纹
WSSX-413
WSSX-483
WSSX-404					固定法兰
WSSX-414
WSSX-484
WSSX-405					卡套螺纹
WSSX-415
WSSX-485
WSSX-406					卡套法兰
WSSX-416
WSSX-486
