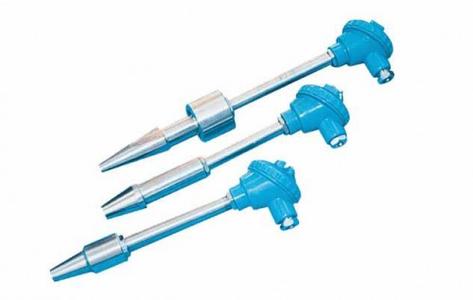

产品说明:



专业针对电站设计，可以满足30KW、60KW等发电机组及辅机测温需要。直接测量各种生产过程中的-200℃～1800℃范围内液体、蒸汽和气体以及固体表面温度。

工作原理

热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
热电值是利用感温元件在温度变化时，其电阻值也随着发生变化的特性来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。

常温绝缘电阻

热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ

主要技术参数

产品执行标准
IEC584
IEC751
IEC1515
JB/T18622-1997
JB/T8623-1997
GB/T16839-1997

测量范围及允差

热电偶

型号 分度号 允差等级 Ⅰ Ⅱ 允差值 测量范围(℃) 允差值 测量范围(℃) WRN K ±1.5℃ -40～+375 ±2.5℃ -40～+333 ±0.004∣t∣ 375～1000 ±0.0075∣t∣ 333～1200 WRE E ±1.5℃ -40～+375 ±2.5℃ -40～+333 ±0.004∣t∣ 375～800 ±0.0075∣t∣ 333～600

热电阻

型号 分度号 测量范围(℃) 精度等级 允差 WZP Pt100 -200～+500 A级 ±(0.15+0.002∣t∣) B级 ±(0.30+0.005∣t∣) WZC CU50 CU100 -50～+150 — ±(0.30+0.006∣t∣)

注：t为感温元件实测温度绝对值；
