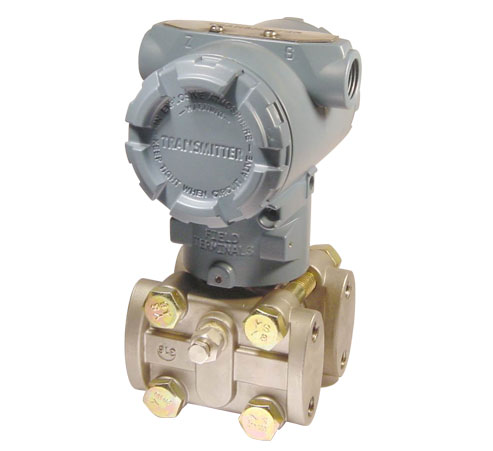

3351AP型绝对压力变送器，可以实现对除气系统，蒸馏塔、蒸发器和结晶器等的绝对压力测量，
允许在10MPa下的过压。使用对象： 液体、气体和蒸气
| 3351AP型 |
绝对压力变送器 |
| |
4
|
0-6～40KPa |
|
5
|
0-40～200KPa |
|
6
|
0-0.16～1MPa |
|
7
|
0-0.4～2.5MPa |
|
8
|
0-1.6～10MPa |
| |
代号
|
功能 |
|
N
|
普通模拟型：（输出：4～20mA） |
|
G
|
常规智能型：（输出：4～20mA） |
|
S
|
标准智能型：（输出：4～20mA带HART总线协议） |
| |
代
号
|
结 构 材 料
|
|
法兰接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
|
J1
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅
油
|
|
J2
|
316不锈钢
|
316不锈钢
|
哈氏C-276
|
|
J3
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
|
J4
|
316不锈钢
|
316不锈钢
|
钽
|
| |
代号
|
精度 |
|
Q1
|
0.2%FS |
|
Q2
|
0.5%FS |
| |
代号
|
电气连接头 |
|
L1
|
M20X1.5内螺纹 |
|
L2
|
1/2NPT内螺纹 |
| |
代号
|
附加选项 |
|
M1
|
0～100%线性指示表头 |
|
M3
|
数字显示表头 |
|
B1
|
2〃管装弯支架 |
|
B2
|
墙装/板装弯支架 |
|
B3
|
2〃管装平支架 |
|
D0
|
泄放阀在压力室中部 |
|
D1
|
侧面泄放阀在压力室上部 |
|
D2
|
侧面泄放阀在压力室下部 |
|
C0
|
1/2〃锥管内螺纹接头 |
|
C1
|
1/2〃引压接头及后部焊接引压管φ14（供货时含C0） |
|
C2
|
丁字形螺纹接头M20X1.5 |
|
d
|
防爆型EXdIICT5 |
|
I
|
本安型EXiaIICT6 |
| 3351AP 6 S J1 Q1 L1 M3B1C2i ← 选型举例 |
|
